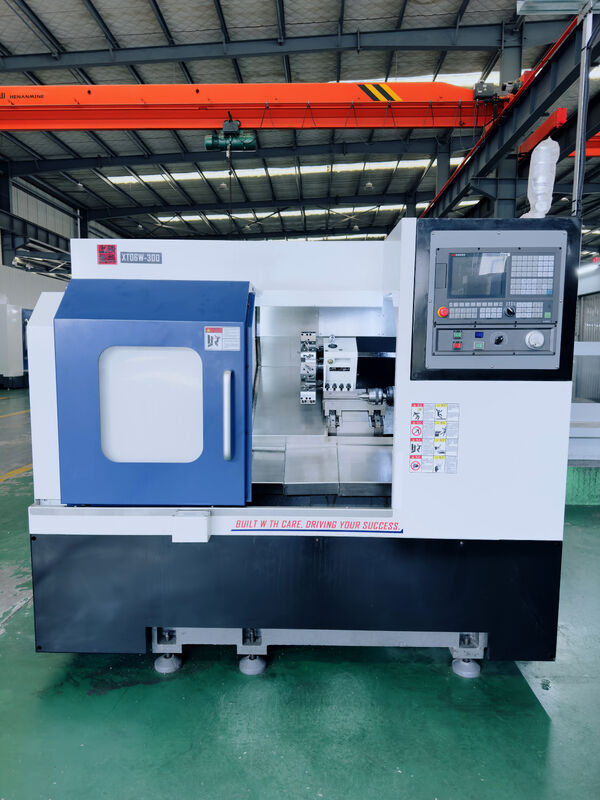

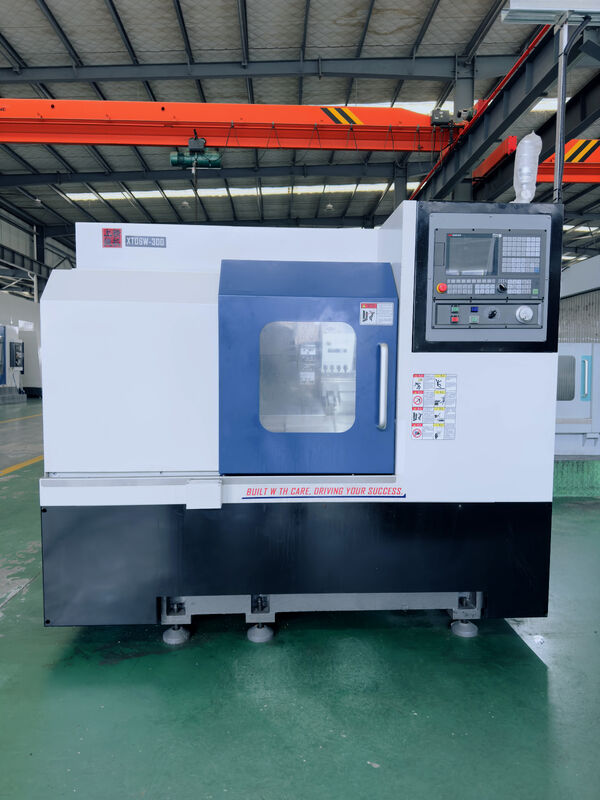

XT06W-300/500
Ağır Hizmet İşleme için 200 mm X Ekseni Hareketi ve 1578 mm Z Ekseni Hareketi ile Yeni Yüksek Hassasiyetli CNC Tornalama Merkezi
ShangJie PM'nin XT Serisi, zorlu endüstriyel ortamlarda hassas tornalama için tasarlanmış, eğimli yatak ve servo taret konfigürasyonlarına sahip, yüksek sertlikte CNC torna tezgahları sunar. Bu makineler, hızlı indeksleme ile çok aletli çalışmayı destekler ve bu da onları karmaşık şaftların, valflerin ve mekanik bağlantı parçalarının işlenmesi için ideal kılar. XT Serisi, istikrarlı döküm, gelişmiş CNC kontrolü ve termal bozulma direncini birleştirerek sürekli çalışma sırasında tutarlı doğruluk sağlar. Havacılık bileşenleri, endüstriyel otomasyon parçaları, mekanik ekipmanlar gibi sektörlerde yaygın olarak kullanılmaktadır.
- Yüksek verimli tornalama için servo taretli eğimli yatak yapısı
- Uzun süreli istikrarlı çalışma için sağlam gövde ve hassas besleme sistemi
- Farklı sektörlerde karmaşık, yüksek hacimli parça üretimi için tasarlandı

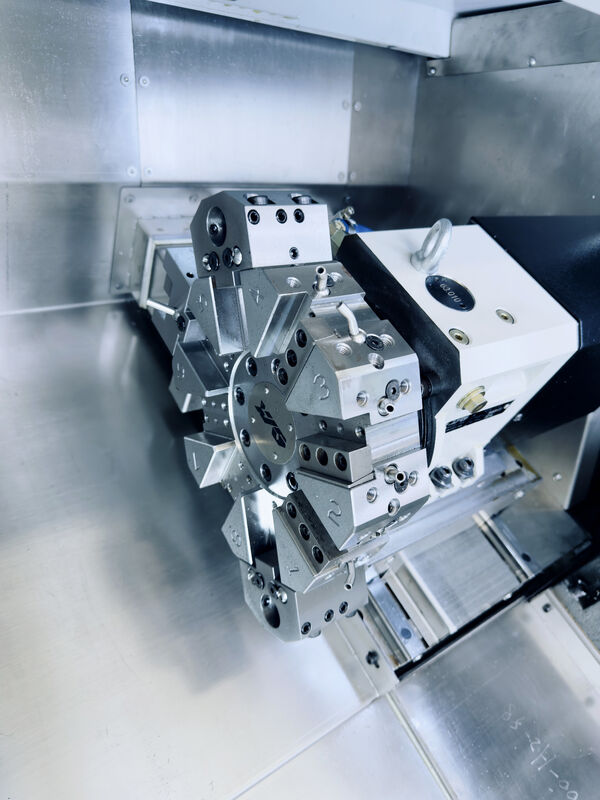

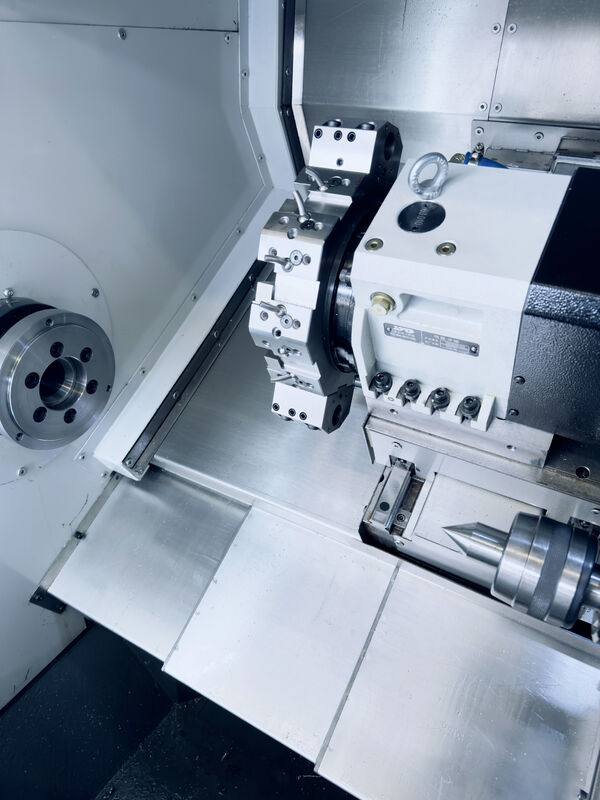

XT/W Serisi - Servo takım tareti, puntalı (Opsiyonel servo elektrikli alet tareti)
Makine Özellikleri
XT serisi, disk şeklindeki ve kısa şaftlı parçaların ağır kesimi için özel olarak tasarlanmış bir takım tezgahı türüdür. Ağır kesme sırasında titreşimleri azaltmak için genişletilmiş, güçlendirilmiş ve alçak ağırlık merkezi tasarımına sahip entegre bir yatağa sahiptir. X yönündeki 45° eğimli eyer düzeni, hem yatay hem de dikey yönlerdeki kuvvetlere etkili bir şekilde direnç gösterir, kılavuz vidadaki boşluğu ortadan kaldırır ve işleme sırasında kesici takımın daha iyi geometrik simetrisini sağlayarak takım üzerindeki yanal yükleri azaltır. Bu, daha uzun takım ömrü ve gelişmiş işleme doğruluğu sağlar.
Sonlu elemanlar analizi (FEM) uygulanarak, dökümlerdeki takviye çubuklarının şekli ve konumu, en iyi yatak mukavemetini elde edecek şekilde optimize edilir, yatak yapısı ağır kesme için daha uygun hale getirilir ve aletin servis ömrü uzatılır.
Özellikler
| Makine Tipi |
XT06W-300 |
XT06W-500 |
| Maks. salıncak çapı |
550mm |
550mm |
| Maks. işleme çapı |
300 mm |
300 mm |
| Maks. işleme Uzunluğu |
300 mm |
500 mm |
| Mil burnu |
A2-6 |
A2-6 |
| Mil motor gücü |
7,5/11KW |
7,5/11KW |
| Mil deliği |
72 mm |
72 mm |
| Maks. iş mili hızı |
6000 dev/dak |
6000 dev/dak |
| X ekseni |
220 mm |
220 mm |
| Z ekseni |
410 mm |
610 mm |
| X ekseni hızlı ilerleme hızı |
30 m/dak |
30 m/dak |
| Z ekseni hızlı ilerleme hızı |
30 m/dak |
30 m/dak |
| X ekseni Maks. motorun torku |
34,5 Nm |
34,5 Nm |
| Z ekseni Maks. motorun torku |
34,5 Nm |
34,5 Nm |
| Hidrolik sıkma |
|
| Ayna Boyutu |
10" |
10" |
| Servo Takım Tareti |
8/12 |
8/12 |
| OD takım boyutu |
25x25mm |
25x25mm |
| Punta hareketi |
MT-4#300mm |
MT-4#300mm |
| Makine boyutu (U x G x Y) |
1800x1420x1650mm |
2000x1420x1650mm |
| Standart ağırlık |
2600KG |
3100kg |
Takım tezgahlarının genişletilebilir fonksiyonları
Torna-Freze
XT serisinin tamamı, tornalama ve frezeleme bileşik fonksiyonlarının işleme kapasitesine ulaşmak için bir servo elektrikli alet taretiyle donatılabilir.

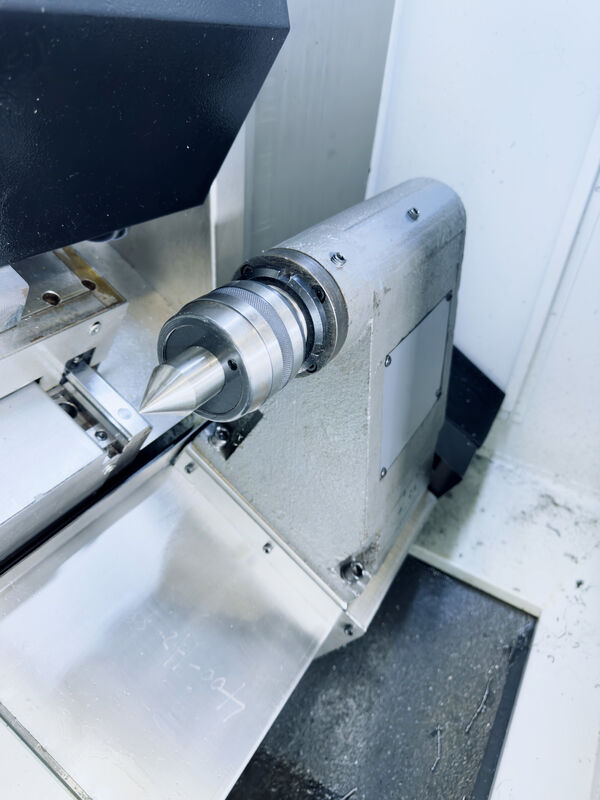

Programlanabilir Punta
Makine bir servo taretle yapılandırılabilir veya üst düzey tornalama-frezeleme yetenekleri sunmak için birden fazla güç başlığıyla özelleştirilebilir. Bu çok yönlü çözüm, müşterilerin ekipmana yönelik sermaye harcamalarını en aza indirirken karmaşık işleme taleplerini karşılar.
Sıkça Sorulan Sorular
S: Üretici mi yoksa ticaret şirketi mi? Şirket nerede bulunuyor?
C: Hubei Eyaleti, Shiyan Şehrinde bulunan profesyonel bir CNC torna üreticisiyiz.
S: Ne zamandır bu pazarda yer alıyorsunuz?
C: Otomobil parçaları endüstrisinde 10 yıllık tecrübemiz var.
S: Bir ürün kataloğu sağlayabilir misiniz?
C: Gerekli ürün kataloğu için e-posta yoluyla işletme yöneticimizle iletişime geçin.
S: Ödeme şart ve koşulları hakkında.
C: Teklif sırasında ödeme koşullarını (FOB, CIF, CNF) onaylıyoruz. Seri üretim için, genellikle T/T veya L/C kabul edilerek konşimento üzerine bakiye ile birlikte %30 peşin ödeme talep ediyoruz.
S: Ürün satış sonrası servis kapsamı ve servis süresi?
C: Bir yıllık garanti ve ömür boyu 24 saat teknik destek sağlıyoruz.
