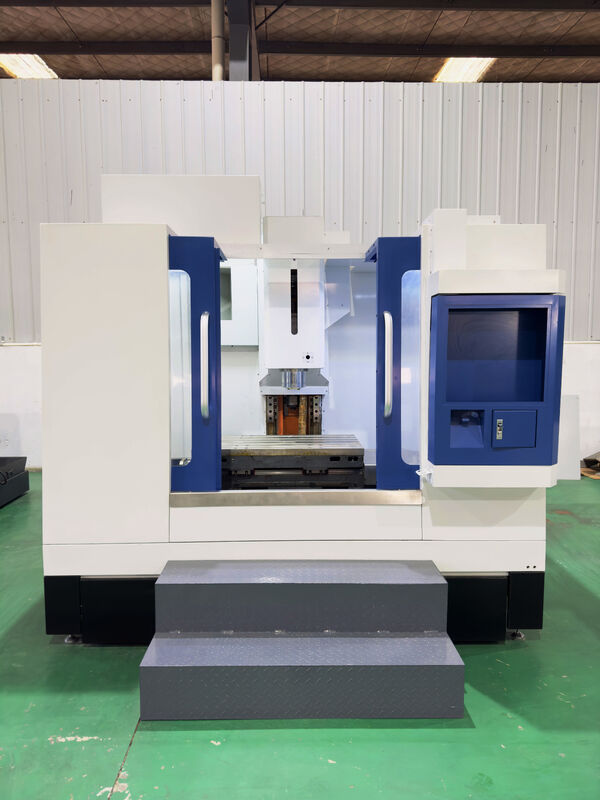

Centro vertical CNC VMC430 con fundición de alta calidad HT300, velocidad de husillo de 8000/12000 RPM y orificio cónico de husillo BT40
Serie VMCLas máquinas herramienta adoptan un diseño de centro de gravedad bajo, aumentan la envergadura de la columna y amplían el ancho de la base del eje Y para mejorar la estabilidad de la máquina herramienta. Al aplicar el análisis de elementos finitos (FEM), la forma y posición de las nervaduras de refuerzo de las piezas fundidas se optimizan para lograr la mejor resistencia del lecho. Además, se implementan estructuras de refuerzo especiales en la base del eje Y y la columna del eje Z para garantizar que la máquina herramienta mantenga una buena precisión durante el funcionamiento a largo plazo. Al mismo tiempo, la estructura de la cama es más propicia para cortes pesados, lo que mejora la eficiencia del trabajo y la vida útil de la herramienta.
Material de fundición
Las piezas fundidas de la máquina herramienta están hechas de material HT300 de alta calidad, que presenta alta resistencia, fuerte resistencia a la deformación y excelente capacidad de absorción de impactos. Después de los procesos de envejecimiento por vibración y templado secundario, se elimina la tensión, proporcionando una excelente estabilidad dimensional y durabilidad. Esto garantiza que la máquina herramienta mantenga una precisión estable durante un largo período de uso.
Presupuesto
| Tipo de máquina |
VMC430 |
| Tamaño del banco de trabajo |
550x300mm |
| Ranura en T para banco de trabajo (número - tamaño * paso) |
3-14x90mm |
| Máx. capacidad de carga del banco de trabajo |
260 kg |
| Distancia de recorrido del eje X |
410 mm |
| Distancia de recorrido del eje Y |
310 mm |
| Distancia de recorrido del eje Z |
500 mm |
| Distancia del centro del husillo al carril guía de la columna. |
380 mm |
| Distancia desde la cara del husillo a la superficie de la mesa de trabajo |
100-600 milímetros |
| Forma de carril guía |
Guía lineal tipo rodillo de precisión Grado P |
| Velocidad de movimiento rápida X,Y,Z |
30 m/min |
| Eje X Máx. par de motor |
34,5 Nm |
| Eje Y Máx. par de motor |
34,5 Nm |
| Eje Z Máx. par de motor |
34,5 Nm |
| Máx. velocidad del husillo |
8000/12000 rpm |
| Orificio cónico del husillo |
BT40 |
| Potencia del motor del husillo |
5,5/7,5 kilovatios |
| Capacidad del almacén de herramientas |
12 herramientas tipo paraguas |
| Máx. peso de las herramientas de corte |
8kg |
| Presión de la fuente de aire |
0,5-0,8 MPa |
| Tamaño de la máquina (largo x ancho x alto) |
1450x1480x1950mm |
| Peso estándar |
3200KG |
Configuración de máquina herramienta
Sistema CNC:FANUC, Siemens, SYNTEC, KND, Mitsubishi
Husillo de alta calidad, rodamientos importados.
Guía lineal tipo rodillo THK, PMI, HIWIN, HTPM Precision Grade P
Husillo de bolas rectificado de precisión de grado C3
Cilindro de sujeción de herramientas de alta calidad
Rodamientos pares de contacto angular importados de grado NSK, SKF, FAG P4
Acoplamiento de precisión de alta rigidez
Correas síncronas importadas de alto par.
Revista de herramientas ATC tipo disco/tipo paraguas de alta calidad
Ventajas del producto
1. Estabilidad y precisión mejoradas
El VMC430 presenta un diseño de centro de gravedad bajo con una base de eje Y ensanchada y una mayor extensión de columna para mejorar la estabilidad. El análisis de elementos finitos optimiza la colocación de las nervaduras de refuerzo para lograr una resistencia superior del lecho, lo que garantiza una precisión constante durante el funcionamiento a largo plazo.
2. Rendimiento de servicio pesado
Construido con material de fundición de alta calidad HT300 para una excepcional resistencia a la deformación y absorción de impactos. Los procesos de envejecimiento por vibración y templado secundario eliminan la tensión, lo que garantiza la estabilidad dimensional a largo plazo para aplicaciones de corte pesado.
3. Diseño escalable
Con una capacidad del almacén de herramientas de 12 herramientas y una velocidad máxima del husillo de 8000/12000 rpm, la VMC430 maneja diversas tareas de mecanizado. La compatibilidad con los principales sistemas CNC garantiza una integración perfecta en los flujos de trabajo existentes.
4. Construcción avanzada
Cuenta con guías lineales tipo rodillo P de precisión, tornillos de bolas rectificados de precisión de grado C3 y acoplamientos de alta rigidez para un funcionamiento suave y eficiente en entornos industriales exigentes.
Sobre nosotros
Shanjmc es líder en la fabricación de maquinaria CNC de alta precisión, dedicado a mejorar las capacidades industriales con soluciones innovadoras. Nuestro VMC430 ejemplifica nuestro compromiso con la calidad y el rendimiento, con estructuras reforzadas para una estabilidad y precisión superiores. Diseñado para aplicaciones de servicio pesado, el VMC430 mejora la eficiencia del trabajo y extiende la vida útil de la herramienta. Integramos tecnologías avanzadas como el análisis de elementos finitos para optimizar el diseño de la máquina, garantizando una precisión y confiabilidad constantes. Nuestros productos son compatibles con los principales sistemas CNC, lo que permite una integración perfecta en los flujos de trabajo existentes.
Preguntas frecuentes
¿Quiénes somos?
Somos Hubei Shangjie Precision Machinery Manufacturing Co., Ltd., un fabricante líder de centros de torneado CNC, especializado en proporcionar maquinaria industrial de alta calidad diseñada para brindar precisión y estabilidad.
¿Cómo podemos garantizar la calidad?
Garantizamos la calidad mediante el uso de materiales de alta calidad como la fundición HT300, procesos de fabricación avanzados y rigurosas medidas de control de calidad. Nuestras máquinas se someten a envejecimiento por vibración y templado secundario para garantizar la estabilidad dimensional a largo plazo.
¿Qué puedes comprarnos?
Puede adquirir una amplia gama de maquinaria CNC, incluidos centros de torneado CNC, centros verticales CNC y centros de torneado horizontal CNC diseñados para mejorar la eficiencia y la precisión en tareas de mecanizado industrial.
¿Por qué debería comprarnos a nosotros y no a otros proveedores?
Nuestros centros de torneado CNC ofrecen una estabilidad y precisión inigualables debido a su bajo centro de gravedad y estructuras reforzadas. Proporcionamos soluciones escalables que crecen con su negocio, garantizando valor y rendimiento a largo plazo.
¿Qué servicios podemos proporcionar?
Ofrecemos servicios integrales que incluyen soluciones de automatización hechas a medida, integración perfecta con los principales sistemas CNC y soporte técnico continuo para garantizar que sus operaciones se realicen sin problemas y de manera eficiente.
