Pusat Bubut CNC Tugas Berat HT06-350/550/750 dengan Diameter Putar Maksimum 600mm dan Panjang Pengerjaan Maksimum 750mm
Mesin bubut CNC Seri HT ShangJie PM menampilkan struktur tempat tidur miring berkekakuan tinggi yang dikombinasikan dengan spindel bertenaga dan menara servo. Dirancang untuk pemotongan tugas berat dan produksi batch berkelanjutan, Seri HT memastikan stabilitas dan presisi di seluruh tugas pembubutan yang kompleks.
Mesin-mesin ini sangat ideal untuk memproses flensa, poros, konektor, dan komponen logam menuntut lainnya di industri seperti peralatan energi, suku cadang mesin, dan perangkat keras transportasi. Dengan pembuangan chip yang dioptimalkan, pengecoran yang kuat, dan dukungan otomatisasi penuh, Seri HT dibuat untuk keandalan dalam kondisi beban tinggi.
- Desain mesin bubut tempat tidur miring tugas berat dengan menara servo
- Mendukung keluaran spindel yang bertenaga dan kinerja pemotongan yang stabil
- Dirancang untuk produksi batch kelas industri dan bahan yang tangguh
Karakteristik Mesin

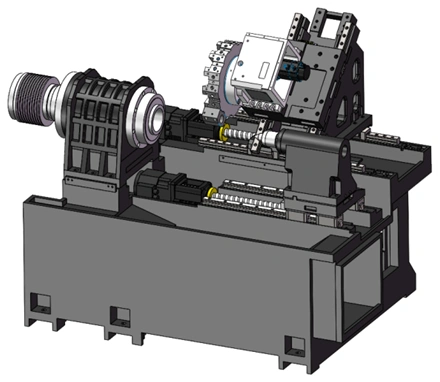

Seri HT adalah pusat pembubutan menara tugas berat, yang dirancang khusus untuk pemotongan berat cakram dan poros besar. Bagian rel tailstock dan sub-spindel semuanya dicetak secara integral dan telah menjalani perawatan penguatan dan pengoptimalan.
Tempat tidur ekstra lebar lebih kondusif untuk meningkatkan stabilitas pemrosesan dan sangat cocok untuk persyaratan pemrosesan gabungan pembubutan dan penggilingan. Pelana miring 45°, dikombinasikan dengan rel linier rol berukuran besar dan sekrup bola kelas presisi, memungkinkannya untuk menangani berbagai tugas pemrosesan dan mempertahankan akurasi tempat tidur untuk waktu yang lama.
Dengan menerapkan analisis elemen hingga (FEM), bentuk dan posisi tulang rusuk penguat dalam coran dioptimalkan untuk mencapai kekuatan tempat tidur terbaik, membuat struktur tempat tidur lebih cocok untuk pemotongan berat dan memperpanjang masa pakai alat.
Spesifikasi
| Jenis Mesin |
HT06-350 |
HT06-550 |
HT06-750 |
| Diameter swing maksimum |
600mm |
600mm |
600mm |
| Diameter pengerjaan maksimum |
400mm |
400mm |
400mm |
| Panjang pengerjaan maksimum |
350mm |
550mm |
750mm |
| Hidung spindel |
A2-6 |
A2-6 |
A2-6 |
| Daya motor spindel |
7.5/11 KW |
7.5/11 KW |
7.5/11 KW |
| Lubang spindel |
72mm |
72mm |
72mm |
| Kecepatan spindel maksimum |
3000r/min |
3000r/min |
3000r/min |
| Sumbu X |
230mm |
230mm |
230mm |
| Sumbu Z |
380mm |
580mm |
780mm |
| Kecepatan umpan cepat sumbu X |
30m/min |
30m/min |
30m/min |
| Kecepatan umpan cepat sumbu Z |
30m/min |
30m/min |
30m/min |
| Torsi maksimum motor sumbu X |
34.5N.m |
34.5N.m |
34.5N.m |
| Torsi maksimum motor sumbu Z |
34.5N.m |
34.5N.m |
34.5N.m |
| Penjepitan hidrolik |
Standar |
| Ukuran Chuck |
10" |
10" |
10" |
| Menara Alat Servo |
8/12 |
8/12 |
8/12 |
| Ukuran alat OD |
25x25mm |
25x25mm |
25x25mm |
| Perjalanan tailstock |
MT-5# 250mm |
MT-5# 350mm |
MT-5# 400mm |
| Ukuran mesin (P x L x T) |
2200x1470x1800mm |
2450x1470x1800mm |
2450x1470x1800mm |
| Berat standar |
2900KG |
3800KG |
4500KG |
Fungsi yang Dapat Diperluas
Putar-Giling
Seluruh seri HT dapat dilengkapi dengan menara alat daya servo untuk mencapai kemampuan pemrosesan fungsi gabungan pembubutan dan penggilingan.

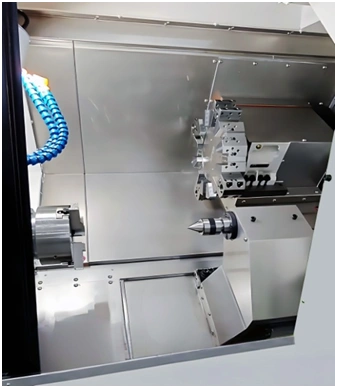

Tailstock yang Dapat Diprogram
Mesin dapat dikonfigurasi dengan menara servo atau disesuaikan dengan beberapa kepala daya untuk memberikan kemampuan penggilingan-pembubutan kelas atas. Solusi serbaguna ini memenuhi tuntutan permesinan yang kompleks sambil meminimalkan pengeluaran modal pelanggan untuk peralatan.
Pertanyaan yang Sering Diajukan
T: Produsen atau perusahaan dagang? Di mana lokasi perusahaan?
J: Kami adalah produsen mesin bubut CNC profesional yang berlokasi di Kota Shiyan, Provinsi Hubei.
T: Sudah berapa lama Anda terlibat dalam pasar ini?
J: Kami memiliki pengalaman 10 tahun di industri suku cadang mobil.
T: Bisakah Anda memberikan katalog produk?
J: Hubungi manajer bisnis kami untuk katalog produk yang diperlukan melalui email.
T: Tentang syarat dan ketentuan pembayaran.
J: Kami mengkonfirmasi ketentuan pembayaran (FOB, CIF, CNF) selama penawaran. Untuk produksi massal, kami biasanya memerlukan pembayaran di muka 30% dengan saldo setelah bill of lading, menerima T/T atau L/C.
T: Ruang lingkup layanan purna jual produk dan periode layanan?
J: Kami memberikan garansi satu tahun dan dukungan teknis 24 jam seumur hidup.
