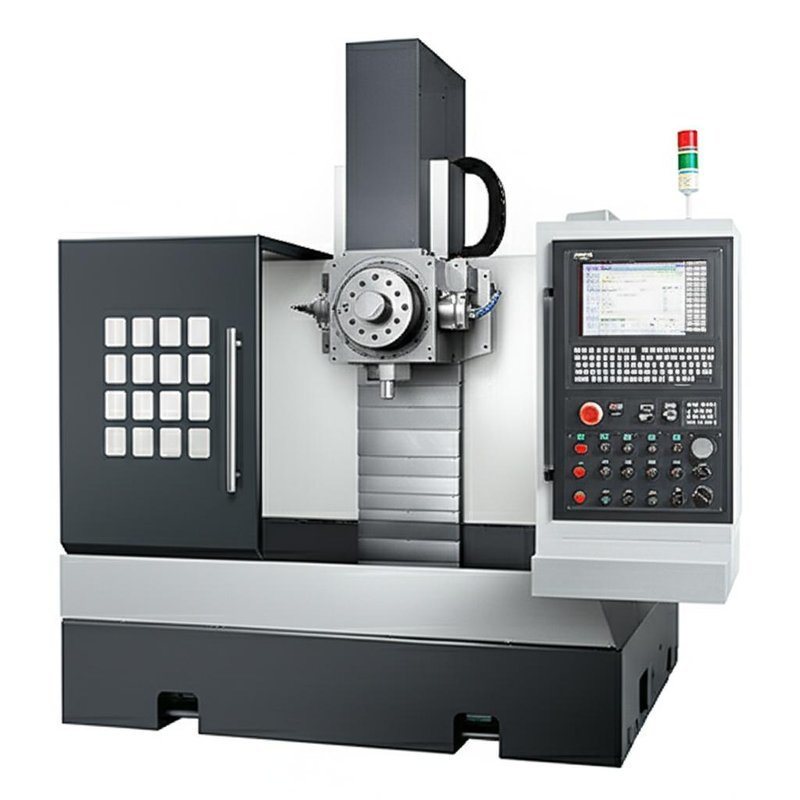

CNC Vertical Turning Center พร้อมเหล็กหล่อเกรดสูง HT300 สำหรับชิ้นส่วนขนาดใหญ่และงานหนัก พร้อมการจัดวางแกนหมุนแนวตั้ง
เครื่อง CNC Vertical Turning Center ของ ShangJie PM ได้รับการปรับปรุงให้เหมาะสมสำหรับชิ้นส่วนขนาดใหญ่และงานหนัก นำเสนอความสามารถในการตัดเฉือนที่ทรงพลังด้วยการจัดวางแกนหมุนแนวตั้ง การออกแบบแนวตั้งให้การรองรับแรงโน้มถ่วงที่ดีขึ้น เหมาะสำหรับการตัดเฉือนส่วนประกอบรูปทรงจาน เช่น ดุมเบรก เฟือง และตลับลูกปืน
- การจัดวางแนวตั้งรองรับชิ้นส่วนหนักและเพิ่มความเสถียรในการจับยึด
- แกนหมุนแรงบิดสูงให้การตัดเฉือนที่สม่ำเสมอบนวัสดุที่แข็ง
- เหมาะสำหรับการตัดเฉือนชิ้นส่วนเบรก ตลับลูกปืน และส่วนประกอบทรงกลมอื่นๆ
เครื่องมือเครื่องจักรซีรีส์ VT ได้รับการออกแบบและผลิตอย่างมืออาชีพ โดยมีจุดศูนย์กลางอยู่ที่จุดศูนย์ถ่วงต่ำ ป้องกันการบิดงอ งานตัดหนัก และประสิทธิภาพการกำจัดวัสดุสูง ใช้ฐานแบบกล่องและคอลัมน์แกน Z ที่กว้างและหนาขึ้น เพื่อให้มั่นใจในความแข็งแกร่งที่ยอดเยี่ยมของเครื่องจักรทั้งหมด
โดยการใช้การวิเคราะห์องค์ประกอบจำกัด (FEM) รูปร่างและตำแหน่งของซี่โครงเสริมบนเหล็กหล่อได้รับการปรับให้เหมาะสมเพื่อให้ได้ความแข็งแรงที่ดีที่สุดของฐานเตียง นอกจากนี้ โครงสร้างเสริมพิเศษยังถูกนำมาใช้สำหรับฐานแกนหมุนและคานขวางแกน Z เพื่อให้ฐานเตียงมีความเสถียรมากขึ้นและป้องกันการเสียรูป
วัสดุเหล็กหล่อ
เหล็กหล่อของเครื่องจักรทำจากวัสดุเกรดสูง HT300 และผ่านกระบวนการคลายความเค้นจากการสั่นสะเทือนและการอบคืนตัวครั้งที่สองเพื่อขจัดความเค้นภายใน มีความแข็งแรงสูง ทนทานต่อการเสียรูปได้ดีเยี่ยม และมีความสามารถในการดูดซับแรงกระแทกที่ยอดเยี่ยม เพื่อให้มั่นใจว่าเครื่องมือเครื่องจักรจะรักษาความแม่นยำที่เสถียรในการใช้งานระยะยาว
ข้อมูลจำเพาะ

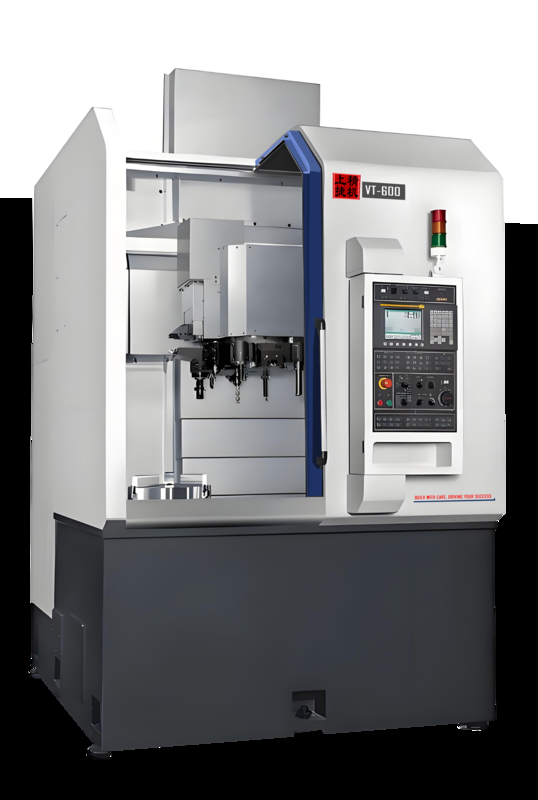

| ประเภทเครื่องจักร | VT600 |
|---|
| เส้นผ่านศูนย์กลางการหมุนสูงสุด | 650 มม. |
|---|
| เส้นผ่านศูนย์กลางการกลึงสูงสุด | 600 มม. |
|---|
| ความสูงในการกลึงสูงสุด | 520 มม. |
|---|
| ปลายแกนหมุน | A2-8 |
|---|
| กำลังมอเตอร์แกนหมุน | 15/18.5 กิโลวัตต์ |
|---|
| ความเร็วแกนหมุนสูงสุด | 2500 รอบ/นาที |
|---|
| ขนาดหัวจับ | 12" / 15" (อุปกรณ์เสริม) |
|---|
| แกน X | -30,+320 มม. |
|---|
| แกน Z | 550 มม. |
|---|
| ความเร็วป้อนแกน X แบบเร็ว | 24 ม./นาที |
|---|
| ความเร็วป้อนแกน Z แบบเร็ว | 24 ม./นาที |
|---|
| แรงบิดมอเตอร์สูงสุดแกน X | 69 นิวตันเมตร |
|---|
| แรงบิดมอเตอร์สูงสุดแกน Z | 85.2 นิวตันเมตร |
|---|
| ป้อมปืนเครื่องมือเซอร์โว | 8 เครื่องมือ |
|---|
| ขนาดเครื่องมือ OD | 25x25 มม. |
|---|
| เส้นผ่านศูนย์กลางเครื่องมือคว้าน | ø40 มม. |
|---|
| ขนาดเครื่องมือป้อมปืนกำลัง | ER32 |
|---|
| แรงดันแหล่งอากาศ | 0.5-0.8 MPa |
|---|
| ขนาดเครื่องจักร (ย x ก x ส) | 1550x2200x2500 มม. |
|---|
| น้ำหนักมาตรฐาน | 5800 กก. |
|---|
ฟังก์ชันที่ขยายได้
เครื่องจักรสามารถติดตั้งป้อมปืนเครื่องมือไฟฟ้าเซอร์โวได้ตามต้องการ และสามารถกำหนดค่าหัวเครื่องมือประเภทต่างๆ เพื่อให้ได้ฟังก์ชันการกลึงและกัดแบบผสมผสาน แก้ไขข้อกำหนดการประมวลผลชิ้นส่วนที่ซับซ้อน และเพิ่มประสิทธิภาพการประมวลผล
พื้นผิวการติดตั้งใช้กระบวนการขูดด้วยมือ ทำให้เครื่องมือเครื่องจักรสามารถรักษาความแม่นยำเริ่มต้นได้เป็นเวลานาน นอกจากนี้ยังช่วยเพิ่มความแข็งแกร่งของเครื่องมือเครื่องจักร รวมถึงประสิทธิภาพการป้องกันการสั่นสะเทือนและความเสถียรระหว่างการประมวลผล
ข้อได้เปรียบในการใช้งาน
ทั้งซีรีส์ใช้การออกแบบแผ่นโลหะป้องกันภายในสแตนเลสแบบปิดสนิท การจัดวางทางวิทยาศาสตร์ วิศวกรรมที่แม่นยำ และการปิดผนึกที่เหนือกว่า ทำให้มั่นใจได้ถึงประสิทธิภาพการกันน้ำและกันน้ำมันที่เชื่อถือได้ระหว่างการทำงาน
ข้อได้เปรียบของบริษัท
บริษัทของเราผ่านการรับรองระบบคุณภาพ เรามีความสามารถในการออกแบบและวิจัยและพัฒนาอิสระ บริษัทของเรามีศูนย์เครื่องจักรกลแบบ Gantry ขนาดใหญ่ ศูนย์เครื่องจักรกลแบบห้าแกน ศูนย์เครื่องจักรกลแนวตั้ง และอุปกรณ์ประมวลผลขนาดใหญ่อื่นๆ เรามีทีมบริการหลังการขายที่ทุ่มเท มุ่งมั่นที่จะให้บริการลูกค้าด้วยบริการหลังการขายที่สะดวกและมีประสิทธิภาพ
ข้อได้เปรียบของผลิตภัณฑ์
เครื่องมือเครื่องจักรของเราใช้เหล็กหล่อเกรดสูง HT300 พร้อมการออกแบบตามหลักสรีรศาสตร์ เราเลือกส่วนประกอบฟังก์ชันที่นำเข้า เพื่อให้มั่นใจถึงความเสถียรของมิติในระยะยาวโดยไม่มีการเสียรูป เรามีความสามารถในการออกแบบและวิจัยและพัฒนาอิสระ โดยดำเนินการทุกกระบวนการตั้งแต่การหล่อไปจนถึงการผลิตแผ่นโลหะภายใน ทำให้สามารถควบคุมคุณภาพได้
สถานการณ์การใช้งาน
สามารถใช้ได้กับสาขาการประมวลผลทางกล เช่น การผลิตยานยนต์ การบินและอวกาศ และการต่อเรือ
คำถามที่พบบ่อย
ถาม: ผู้ผลิตหรือบริษัทการค้า? บริษัทตั้งอยู่ที่ไหน?
ตอบ: เราเป็นผู้ผลิตเครื่องกลึง CNC มืออาชีพ ตั้งอยู่ในเมือง Shiyan มณฑลหูเป่ย
ถาม: คุณมีส่วนร่วมในตลาดนี้มานานเท่าใด?
ตอบ: เรามีส่วนร่วมในอุตสาหกรรมชิ้นส่วนยานยนต์มา 10 ปี
ถาม: คุณสามารถจัดทำแคตตาล็อกผลิตภัณฑ์ได้หรือไม่?
ตอบ: ติดต่อผู้จัดการฝ่ายขายของเรา เราจะส่งแคตตาล็อกผลิตภัณฑ์ที่คุณต้องการไปยังกล่องจดหมายของคุณ
ถาม: เกี่ยวกับเงื่อนไขการชำระเงิน
ตอบ: เมื่อเราเสนอราคา เราจะยืนยันวิธีการซื้อขายกับคุณ (FOB, CIF, CNF หรือวิธีอื่น) ในการผลิตจำนวนมาก เรามักจะชำระเงินล่วงหน้า 30% ก่อน จากนั้นจึงดูยอดคงเหลือของใบตราส่งสินค้า วิธีการชำระเงินส่วนใหญ่คือ T/T แน่นอนว่า L/C ก็สามารถยอมรับได้เช่นกัน
ถาม: ขอบเขตบริการหลังการขายผลิตภัณฑ์และระยะเวลาบริการ
ตอบ: เราเสนอการรับประกันหนึ่งปีและการสนับสนุนทางเทคนิคตลอดชีวิต 24 ชั่วโมง
