Herkunftsort:
Hubei, China
Markenname:
ShangJie PM
Modellnummer:
VT800

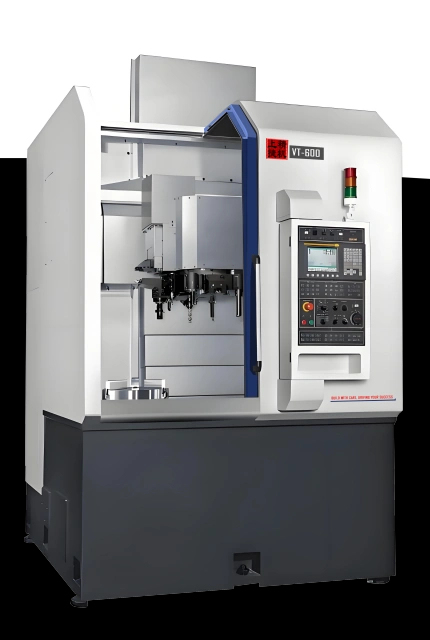

Die VT-Serie Werkzeugmaschinen sind professionell konstruiert mit Fokus auf niedrigen Schwerpunkt, Verwindungssteifigkeit, schwere Zerspanungsleistung und hohe Materialabtragsrate. Mit einem kastenförmigen Sockel und verstärkten Z-Achsen-Säulen bieten diese Maschinen eine außergewöhnliche Steifigkeit während des Betriebs.
Durch Finite-Elemente-Analyse (FEM) haben wir die Verstärkungsrippenstruktur von Gusswerkstoffen optimiert, um maximale Bettfestigkeit zu erzielen. Spezielle Verstärkungen für den Spindelsockel und den Z-Achsen-Querträger verbessern die Stabilität und verhindern Verformungen während des Betriebs.
| Maschinentyp | VT800 |
|---|---|
| Max. Schwenkdurchmesser | 920mm |
| Max. Drehdurchmesser | 820mm |
| Max. Drehhöhe | 720mm |
| Spindelnase | A2-11 |
| Spindelmotorleistung | 18,5/22 KW |
| Max. Spindeldrehzahl | 2000 U/min |
| Spannfuttergröße | 15" / 18"(Optional) |
| X-Achsen-Verfahrweg | -50,+450mm |
| Z-Achsen-Verfahrweg | 740mm |
| Eilganggeschwindigkeit X-Achse | 20m/min |
| Eilganggeschwindigkeit Z-Achse | 20m/min |
| Max. Drehmoment des Motors X-Achse | 69N.m |
| Max. Drehmoment des Motors Z-Achse | 85,2N.m |
| Servo-Werkzeugrevolver | 8 Werkzeuge |
| Außendurchmesser-Werkzeuggröße | 32x32mm |
| Bohrwerkzeugdurchmesser | ￠50 mm |
| Werkzeuggröße des angetriebenen Revolvers | ER32 |
| Luftdruck | 0,5-0,8MPa |
| Maschinengröße (L x B x H) | 2000x3400x3650mm |
| Standardgewicht | 9600KG |
Dreh-Fräs-Fähigkeit: Kann mit einem Servo-Angetriebenen Werkzeugrevolver und verschiedenen angetriebenen Werkzeugköpfen für kombinierte Dreh- und Fräsarbeiten ausgestattet werden, um komplexe Teilebearbeitungsanforderungen zu erfüllen und die Effizienz zu verbessern.
Präzisionsmontage: Manuelles Schaben der Montageflächen gewährleistet die langfristige Beibehaltung der ursprünglichen Genauigkeit und verbessert gleichzeitig die Steifigkeit, die Vibrationsdämpfung und die Bearbeitungsstabilität.
Die VT800 verfügt über ein voll gekapseltes Innenblechdesign aus Edelstahl mit wissenschaftlicher Anordnung und überlegener Abdichtung für zuverlässige wasser- und ölbeständige Leistung während des Betriebs.
Ideal für die Automobilherstellung, Luft- und Raumfahrt, Schiffbau und andere mechanische Verarbeitungsbereiche.
