Name: PT36 2-Achsen CNC-Drehzentrum 5000kg Maschinengewicht 500mm Z-Achse Präzisionsbearbeitung
Brand: Hubei Shangjie Precision Machinery Manufacturing Co., Ltd.
SKU: Pt36
Price: Negotiable USD
Availability: InStock

Haus > produits > CNC-Drehzentrum >

PT36 2-Achsen CNC-Drehzentrum 5000kg Maschinengewicht 500mm Z-Achse Präzisionsbearbeitung

5000kg Schwermaschinengewicht

8

6 6/8 Werkzeugrevolver-Stationen

2-Achsen-Präzisionsbearbeitung

Herkunftsort:

Hubei, China

Markenname:

ShangJie PM

Zertifizierung:

CE, ISO

Modellnummer:

Pt36

Dokumentieren:

CNC Turning Center.pdf

Plaudern Sie Jetzt

Bitte um ein Angebot

Einzelheiten zum Produkt

Anzahl der Achsen:

Maschinengewicht:

5000 kg

Verfahrweg der Z-Achse:

500mm

Kühlmittel-System:

öl-ansässig

Maximale Schnittlänge:

550mm

Werkzeughaltergröße:

20x20mm

CNC-Steuerungssystem:

GSK/FANUC/

Abmessungen (LxBxH):

2500x1500x1800 mm

Durchmesser der Spindelbohrung:

ø80

Werkzeugständerstationen:

8, 6, 6/8

Spindelnasentyp:

A2-6

Spindelbohrung:

66mm/80mm

Spindelnase:

A2-5

Maximale Drehlänge:

1000 mm

Automatische Note:

Automatisch

Maschinentyp:

PT36 Mehrfach-Werkzeugdrehmaschine

Achse:

2-Achsen

Z-Achsen-Verfahrweg:

500mm

Bett-Material:

HT300-Gusseisen

Führungsschiene:

Lineare Führungsschienen

Anwendung:

Befestigungselemente, Hülsen, Stifte, Wellen

Merkmale:

Mehrfachwerkzeug-Layout, hohe Steifigkeit

Hervorheben:

5000kg Schwermaschinengewicht

8

6 6/8 Werkzeugrevolver-Stationen

2-Achsen-Präzisionsbearbeitung

Zahlungs- und Versandbedingungen

Min Bestellmenge

Verpackung Informationen

Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.

Lieferzeit

45-60 Tage

Zahlungsbedingungen

T/T, L/C, Western Union

Versorgungsmaterial-Fähigkeit

45-60 Tage

Verwandte Produkte

XT04 Hochpräzisions-CNC-Drehmaschine CNC-Drehzentrum 8-12 Stationen Revolver Leichtmetallbearbeitung

Plaudern Sie Jetzt

XT08W Hochpräzision CNC Schrägbett Drehmaschine CNC Drehzentrum Werkzeug Turmbearbeitung

Plaudern Sie Jetzt

XT06 Hochpräzisions-automatische Drehmaschine CNC Drehzentrum Metallbearbeitung Industrieausrüstung

Plaudern Sie Jetzt

XT05 360 CNC Drehmaschine Drehzentrum 45 Grad geneigt Sattel 12 Werkzeugpositionen Light Duty Industrial

Plaudern Sie Jetzt

Treten Sie mit uns in Verbindung

86--15221502418

bear02@shanjmc.com

Plaudern Sie Jetzt

Produktbeschreibung

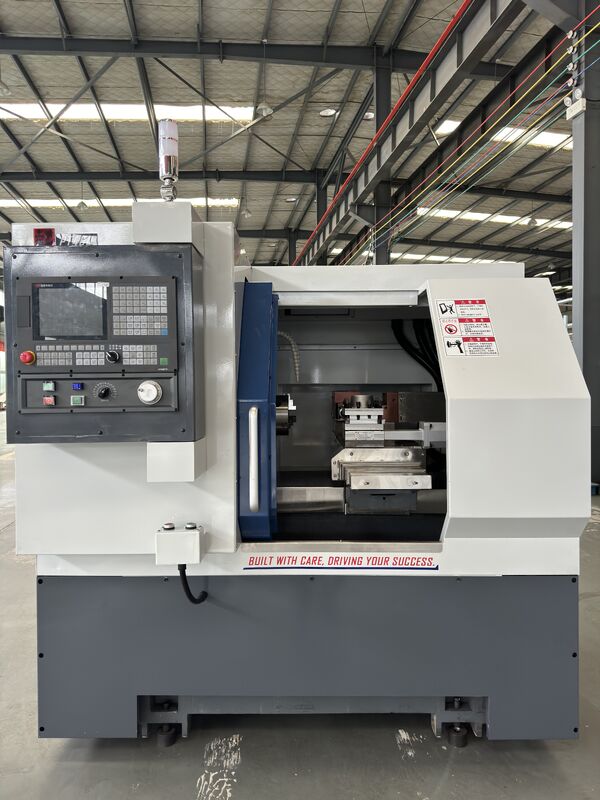

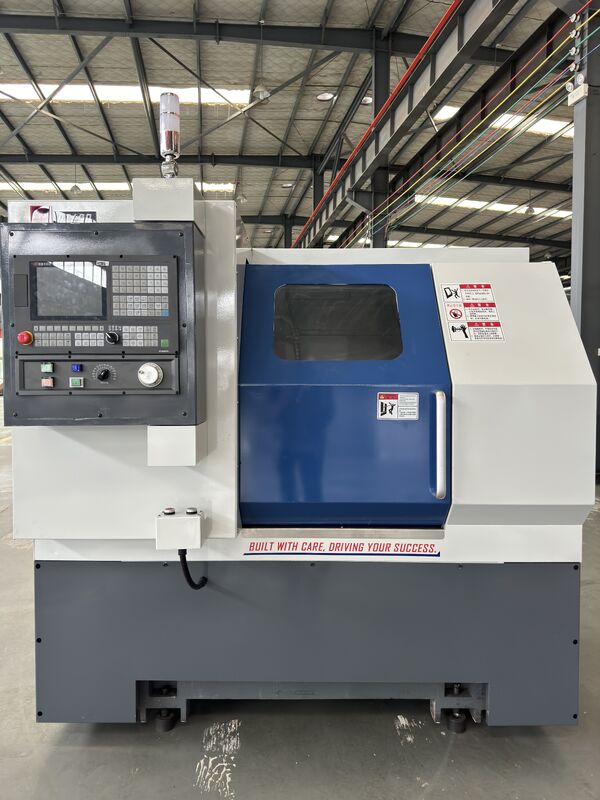

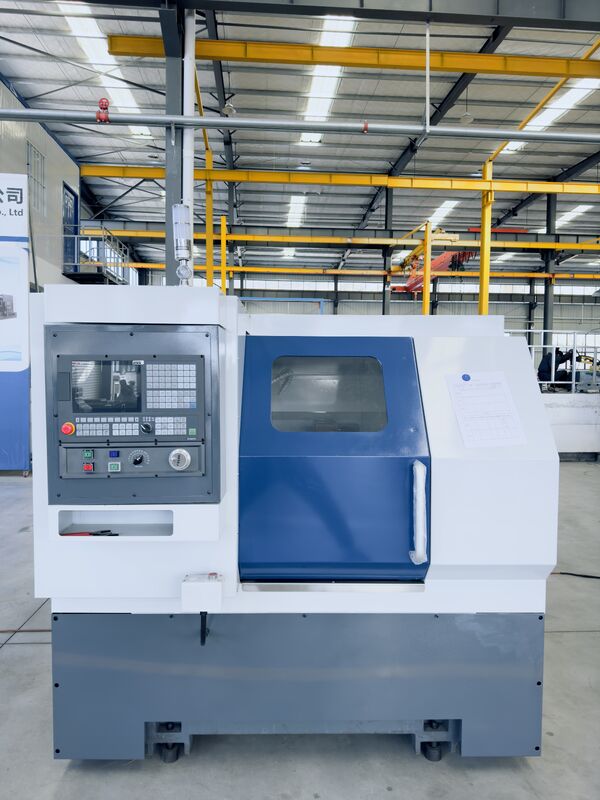

PT36 2 Achsen CNC Drehzentrum 5000kg Maschinengewicht 500mm Z Achse für Präzisionsbearbeitung

Die PT-Serie von ShangJie PM verfügt über kompakte, leistungsstarke CNC-Drehmaschinen, die für das Präzisionsdrehen in Werkstätten oder Produktionslinien mit begrenztem Platzbereich konzipiert sind.mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm, diese Maschinen bieten eine hervorragende Stabilität und einen schnellen Werkzeugwechsel für die hocheffiziente Bearbeitung kleiner Teile.

Die PT-Reihe CNC-Drehmaschinen eignen sich ideal für die Verarbeitung von Präzisionskomponenten wie Befestigungen, Hülsen, Nadeln und Wellen.und die Anpassungsfähigkeit an die Automatisierung machen sie für Elektronik geeignet, der Herstellung von Medizinprodukten und der Herstellung von Automobilteilen.

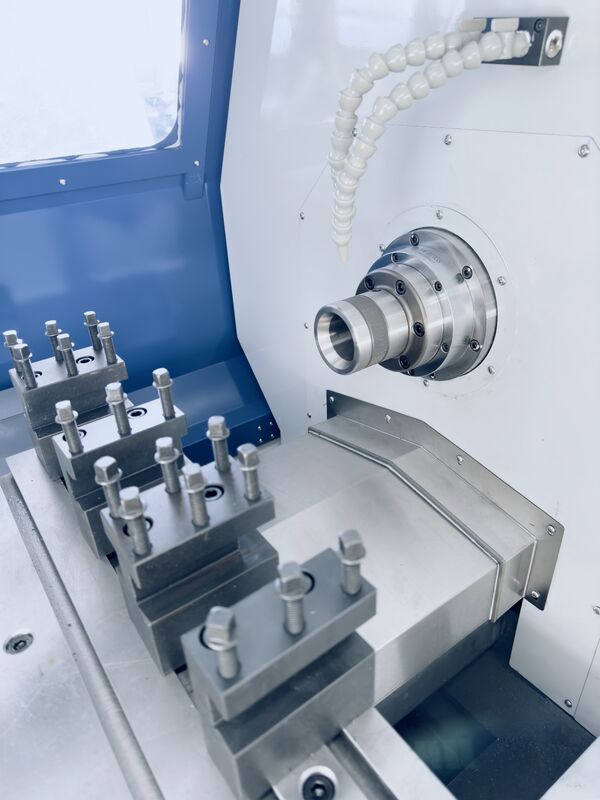

Das Gang-Tool-Layout reduziert die Zykluszeit und die Verzögerungen beim Werkzeugwechsel
Hochstarke Struktur unterstützt Präzision und Wiederholgenauigkeit
Ideal für kleine Teile in Produktionsumgebungen mit hohem Volumen

Bauteile

Gießmaterial:Das Maschinenbett ist aus HT300-Guss als monolithisches Gusswerk hergestellt, das durch Vibrationsalterung und doppelte Härtebehandlungen zur Beseitigung von Restbelastungen verarbeitet wird.Dies gewährleistet eine außergewöhnliche Dimensionsstabilität und langfristige Haltbarkeit., um eine gleichbleibende Bearbeitungsgenauigkeit während des längeren Betriebs zu gewährleisten.

Struktur des Betts:Die Struktur des Werkzeugmaschinenbaus besteht aus einem Monoblockbett mit niedrigem Schwerpunkt.Die Finite-Element-Analyse (FEM) wird zur Optimierung der Geometrie und des Layouts der Verstärkungsribben in den Gussbauteilen eingesetztDiese Konfiguration gewährleistet eine überlegene Leistung bei schweren Schneidvorgängen und verlängert gleichzeitig die Lebensdauer des Werkzeugs.

Technische Spezifikation

Maschinentyp	PT36
Max. Schwingendurchmesser	410 mm
Max. Bearbeitungsdurchmesser auf dem Sattel	120 mm
Max. Durchmesser	36 mm
Spindelnase	A2 bis 5
Spindelmotorleistung	5.5 kW
Durchmesser der Spindelbohrung	48 mm
Max. Spindelgeschwindigkeit	4000 R/min
X-Achsenreisen	330 mm
Z-Achse Reisen	300 mm
X-Achse Schnellzufuhr	25 m/min
Z-Achse Schnellzufuhr	25 m/min
X-Achse Max. Drehmoment des Motors	18 N.m
Z-Achse Max. Drehmoment des Motors	18 N.m
Pneumatische Befestigung (Standard)	Zurückziehbare Federkolben
Manueller Schlag (optional)	6"
Hydraulische Befestigung (optional)	6" Chuck

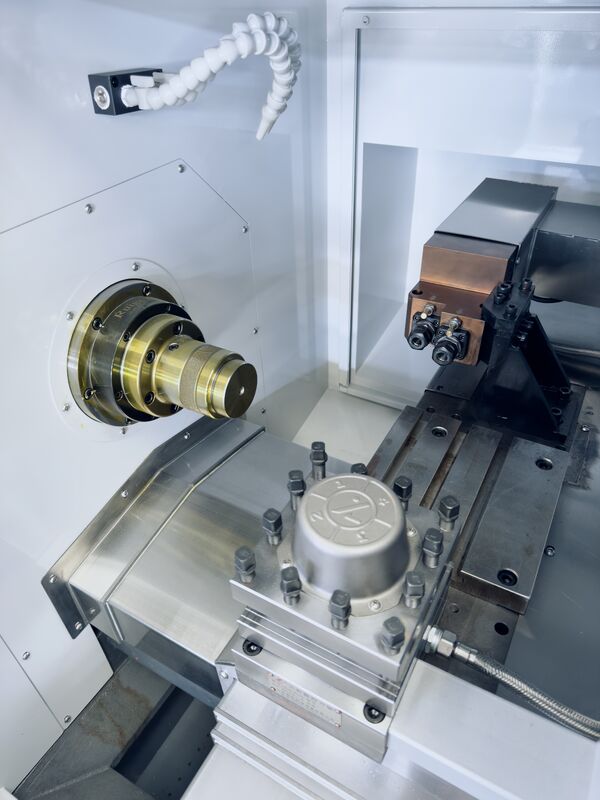

Typ des Turms	Elektrische Messerhalter mit 4 Stationen
OD-Toolgröße	16 x 16 mm
Maschinengröße (L x W x H)	1680 x 1400 x 1600 mm
Standardgewicht	1650 kg

Erweiterbare Funktionen

Modulärer Netzteil:Gemäß den Anforderungen des Kunden an die Verarbeitung von Teilen können angepasste Leistungskopfkonfigurationen hinzugefügt werden, die Bohrungen, Fräsen, Berühren und andere Feature-Bearbeitungsabläufe ermöglichen.

Drehwerk:Die Maschine kann mit einem Servo-Turm konfiguriert oder mit mehreren Leistungsköpfen angepasst werden, um hochwertige Dreh-Fräsen-Fähigkeiten zu liefern.Diese vielseitige Lösung erfüllt komplexe Bearbeitungsanforderungen und minimiert gleichzeitig die Investitionen der Kunden in Ausrüstung.

Häufig gestellte Fragen

F: Hersteller oder Handelsgesellschaft?

A: Wir sind ein professioneller Hersteller von CNC-Drehmaschinen in Shiyan City, Provinz Hubei.

F: Wie lange sind Sie in diesem Markt tätig?

A: Wir sind seit 10 Jahren in der Automobilindustrie tätig.

F: Können Sie uns einen Produktkatalog zur Verfügung stellen?

A: Kontaktieren Sie unseren Geschäftsführer, wir senden Ihnen den Produktkatalog an.

F: Über die Zahlungsbedingungen.

A: Wenn Sie ein Angebot machen, werden wir Ihnen die Handelsmethode (FOB, CIF, CNF, etc.) bestätigen. Für die Massenproduktion benötigen wir in der Regel eine Vorauszahlung von 30% mit dem auf dem Konnossement fälligen Guthaben.Zahlungsmethoden sind vorwiegend T/T, obwohl L/C auch akzeptabel ist.

F: Umfang und Dauer des Kundendienstes?

A: Wir bieten eine einjährige Garantie und 24 Stunden lebenslangen technischen Support.
