Luogo di origine:
Cina
Marca:
ShangJie PM
Certificazione:
CE ISO certification
Numero di modello:
HTL18D-1050/1250/1550/1850/2050
Video
Video
Video

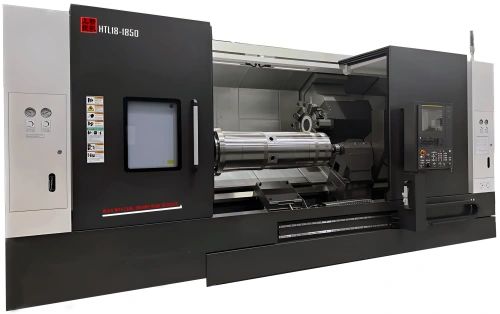

La serie HTL di ShangJie PM è progettata per applicazioni di tornitura di alberi lunghi e parti estese. Caratterizzati da un design a letto inclinato per impieghi gravosi e da un potente sistema di mandrino, questi torni CNC offrono eccezionale rigidità, precisione e una facile evacuazione dei trucioli durante operazioni ad alta velocità e ciclo lungo.
Ideale per la lavorazione di parti con fori profondi, rulli, tubi e aste estese, la serie HTL soddisfa le esigenze di settori come le attrezzature petrolifere, gli assali automobilistici e la trasmissione meccanica. Con il controllo della torretta servo programmabile e i lunette opzionali, garantisce stabilità e precisione nella produzione complessa di parti lunghe.
| Tipo di macchina | HTL18D-1050 | HTL18D-1250 | HTL18D-1550 | HTL18D-1850 | HTL18D-2050 |
|---|---|---|---|---|---|
| Diametro massimo di oscillazione | 730mm | 730mm | 730mm | 730mm | 730mm |
| Diametro massimo di lavorazione | 520mm | 520mm | 520mm | 520mm | 520mm |
| Lunghezza massima di lavorazione | 1050mm | 1250mm | 1550mm | 1850mm | 2050mm |
| Nasello mandrino | A2-8 | A2-8 | A2-8 | A2-8 | A2-8 |
| Potenza motore mandrino | 11/15 KW | 11/15 KW | 11/15 KW | 11/15 KW | 11/15 KW |
| Foro mandrino | 91mm | 91mm | 91mm | 91mm | 91mm |
| Velocità massima del mandrino | 6000r/min | 6000r/min | 6000r/min | 6000r/min | 6000r/min |
| Asse X | 330mm | 330mm | 330mm | 330mm | 330mm |
| Asse Z | 1190mm | 1390mm | 1690mm | 1990mm | 2190mm |
| Velocità di avanzamento rapido asse X | 30m/min | 30m/min | 30m/min | 30m/min | 30m/min |
| Velocità di avanzamento rapido asse Z | 30m/min | 30m/min | 30m/min | 30m/min | 30m/min |
| Coppia massima motore asse X | 45N.m | 45N.m | 45N.m | 45N.m | 45N.m |
| Coppia massima motore asse Z | 55.8N.m | 55.8N.m | 55.8N.m | 55.8N.m | 55.8N.m |
| Dimensione mandrino | 10/12" | 10/12" | 10/12" | 10/12" | 10/12" |
| Torretta portautensili servo | 12/16 | 12/16 | 12/16 | 12/16 | 12/16 |
| Dimensione utensile OD | 25x25mm | 25x25mm | 25x25mm | 25x25mm | 25x25mm |
| Diametro utensile di alesatura | ￠50 mm | ￠50 mm | ￠50 mm | ￠50 mm | ￠50 mm |
| Corsa contropunta | MT-6# 500mm | MT-6# 600mm | MT-6# 600mm | MT-6# 600mm | MT-6# 600mm |
| Dimensioni macchina (L x P x A) | 3200x1470x1850mm | 3400x1470x1850mm | 3750x1470x1850mm | 4150x1470x1850mm | 4350x1470x1850mm |
| Peso standard | 6900KG | 7200KG | 7500KG | 7800KG | 8100KG |
La serie HTL è dotata di una grande torretta portautensili servo per un taglio potente.
La lamiera di protezione interna in acciaio inossidabile completamente chiusa è disposta in modo razionale e ha un aspetto elegante e di alta qualità.
La serie HTL è dotata di una contropunta programmabile idraulica di tipo mandrino con elevata capacità di carico, posizionamento preciso, eccellente stabilità e funzionamento conveniente, ideale per la lavorazione di pezzi di grandi dimensioni.
Lunetta idraulica autocentrante ad alta precisione configurabile, che migliora la stabilità della lavorazione di alberi lunghi.
