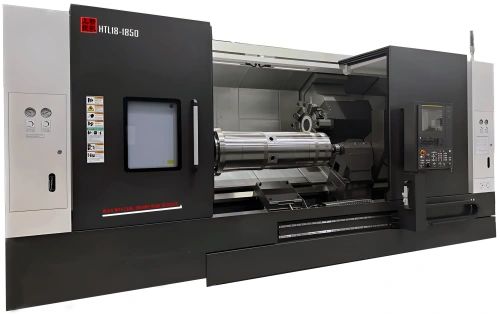

Centro di tornitura CNC di grandi dimensioni e alta precisione serie HTL
La serie HTL di ShangJie PM è progettata per applicazioni di tornitura di alberi lunghi e parti estese. Caratterizzata da un design a letto inclinato per impieghi gravosi e da un potente sistema mandrino, questi torni CNC offrono eccezionale rigidità, precisione e una facile evacuazione dei trucioli durante operazioni ad alta velocità e ciclo lungo.
Ideale per la lavorazione di parti con fori profondi, rulli, tubi e aste estese, la serie HTL soddisfa le esigenze di settori come le attrezzature petrolifere, gli assali automobilistici e la trasmissione meccanica. Con il controllo della torretta servo programmabile e i lunette opzionali, garantisce stabilità e precisione nella produzione di parti lunghe complesse.
- Torno CNC a letto esteso per la tornitura di alberi lunghi
- Struttura per impieghi gravosi con controllo mandrino di precisione
- Affidabile per la lavorazione di componenti lunghi e con fori profondi
HTL110-1050/1250/1550/1850/2050
Serie HTL - Torretta portautensili servo con contropunta
Caratteristiche della macchina
La serie HTL è un centro di tornitura CNC di grandi dimensioni, appositamente progettato per prodotti con alberi lunghi e grandi. È caratterizzato da un letto integrale ultra-ampio, una slitta inclinata a 45° e guide lineari a rulli di grandi dimensioni e vite a sfera di precisione da ￠50 mm. Ciò fornisce una rigidità sufficiente alla macchina, consentendole di gestire varie attività di lavorazione e mantenere l'accuratezza del letto per lungo tempo.
Applicando l'analisi agli elementi finiti (FEM), la forma e la posizione delle nervature di rinforzo nelle fusioni sono ottimizzate per ottenere la migliore resistenza del letto, rendendo la struttura del letto più adatta al taglio pesante e prolungando la durata utile dell'utensile.
Specifiche
| Tipo di macchina |
HTL110-1050 |
HTL110-1250 |
HTL110-1550 |
HTL110-1850 |
HTL110-2050 |
| Diametro massimo di oscillazione |
830 mm |
830 mm |
830 mm |
830 mm |
830 mm |
| Diametro massimo di lavorazione |
580 mm |
580 mm |
580 mm |
580 mm |
580 mm |
| Lunghezza massima di lavorazione |
1050 mm |
1250 mm |
1550 mm |
1850 mm |
2050 mm |
| Nasello mandrino |
A2-11 |
A2-11 |
A2-11 |
A2-11 |
A2-11 |
| Potenza motore mandrino |
15/18,5 KW |
15/18,5 KW |
15/18,5 KW |
15/18,5 KW |
15/18,5 KW |
| Foro mandrino |
127 mm |
127 mm |
127 mm |
127 mm |
127 mm |
| Velocità massima del mandrino |
3000 giri/min |
3000 giri/min |
3000 giri/min |
3000 giri/min |
3000 giri/min |
| Asse X |
360 mm |
360 mm |
360 mm |
360 mm |
360 mm |
| Asse Z |
1230 mm |
1430 mm |
1730 mm |
2030 mm |
2230 mm |
| Velocità di avanzamento rapido asse X |
30 m/min |
30 m/min |
30 m/min |
30 m/min |
30 m/min |
| Velocità di avanzamento rapido asse Z |
30 m/min |
30 m/min |
30 m/min |
30 m/min |
30 m/min |
| Coppia massima motore asse X |
45 N.m |
45 N.m |
45 N.m |
45 N.m |
45 N.m |
| Coppia massima motore asse Z |
69 N.m |
69 N.m |
69 N.m |
69 N.m |
69 N.m |
| Dimensione mandrino |
10/12" |
10/12" |
10/12" |
10/12" |
10/12" |
| Torretta portautensili servo |
8/12 |
8/12 |
8/12 |
8/12 |
8/12 |
| Dimensione utensile OD |
25x25mm |
25x25mm |
25x25mm |
25x25mm |
25x25mm |
| Diametro utensile di alesatura |
￠50 mm |
￠50 mm |
￠50 mm |
￠50 mm |
￠50 mm |
| Corsa contropunta |
MT-6# 500mm |
MT-6# 600mm |
MT-6# 600mm |
MT-6# 600mm |
MT-6# 600mm |
| Dimensioni macchina (L x P x A) |
3350x1470x1850mm |
3600x1470x1850mm |
3850x1470x1850mm |
4150x1470x1850mm |
4500x1470x1850mm |
| Peso standard |
7100KG |
7400KG |
7700KG |
8000KG |
8300KG |
Funzioni espandibili
Torretta portautensili servo di grandi dimensioni
La serie HTL è dotata di una grande torretta portautensili servo per un taglio potente.
Lamiera di protezione completa
La lamiera di protezione interna in acciaio inossidabile completamente chiusa è disposta in modo razionale e ha un aspetto elegante e di alta qualità.
Contropunta programmabile
La serie HTL è dotata di contropunta programmabile idraulica di tipo mandrino con elevata capacità di carico, posizionamento preciso, eccellente stabilità e funzionamento conveniente, ideale per la lavorazione di pezzi di grandi dimensioni.
Lunetta idraulica autocentrante ad alta precisione
Lunetta idraulica autocentrante ad alta precisione configurabile, che migliora la stabilità della lavorazione di alberi lunghi.
Domande frequenti
D: Produttore o società commerciale? Dove si trova l'azienda?
R: Siamo un produttore professionale di torni CNC, situato nella città di Shiyan, nella provincia di Hubei.
D: Da quanto tempo sei coinvolto in questo mercato?
R: Siamo impegnati nel settore dei ricambi auto da 10 anni.
D: Puoi fornire un catalogo prodotti?
R: Contatta il nostro responsabile commerciale, invieremo il catalogo prodotti di cui hai bisogno alla tua casella di posta.
D: Informazioni sui termini e le condizioni di pagamento.
R: Quando si effettua un preventivo, confermeremo con te il metodo di negoziazione (FOB, CIF, CNF, ecc.). Per la produzione di massa, di solito richiediamo un pagamento anticipato del 30% con saldo dovuto al momento della polizza di carico. I metodi di pagamento sono principalmente T/T, sebbene sia accettabile anche L/C.
D: Ambito e periodo di servizio post-vendita del prodotto?
R: Offriamo una garanzia di un anno e supporto tecnico a vita 24 ore su 24.
