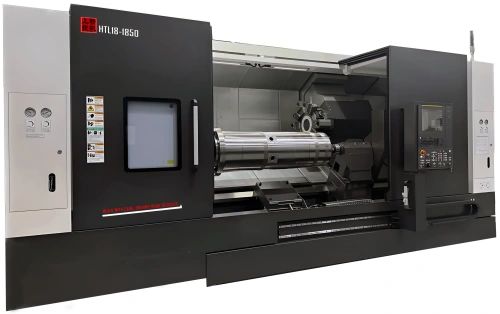

HTL18ZY বৃহৎ আকারের CNC টার্নিং সেন্টার, যার সর্বোচ্চ সুইং ব্যাস ৭৩০ মিমি, সর্বোচ্চ মেশিনিং ব্যাস ৫২০ মিমি এবং সর্বোচ্চ মেশিনিং দৈর্ঘ্য ১০৫০-২০৫০ মিমি

HTL18ZY বৃহৎ আকারের CNC টার্নিং সেন্টার, যার সর্বোচ্চ সুইং ব্যাস ৭৩০ মিমি, সর্বোচ্চ মেশিনিং ব্যাস ৫২০ মিমি এবং সর্বোচ্চ মেশিনিং দৈর্ঘ্য ১০৫০-২০৫০ মিমি

Name: HTL18ZY বৃহৎ আকারের CNC টার্নিং সেন্টার, যার সর্বোচ্চ সুইং ব্যাস ৭৩০ মিমি, সর্বোচ্চ মেশিনিং ব্যাস ৫২০ মিমি এবং সর্বোচ্চ মেশিনিং দৈর্ঘ্য ১০৫০-২০৫০ মিমি
Brand: Hubei Shangjie Precision Machinery Manufacturing Co., Ltd.
SKU: এইচটিএল 18 জেডি -1050/1250/1550/1850/2050
Availability: InStock

730mm সর্বোচ্চ সুইং ব্যাসার্ধ সিএনসি টার্নিং সেন্টার

520mm সর্বোচ্চ মেশিনিং ব্যাসার্ধ সিএনসি টার্ন

1050-2050 মিমি সর্বোচ্চ মেশিনিং দৈর্ঘ্য বড় আকারের সিএনসি টার্ন

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

ShangJie PM

সাক্ষ্যদান:

CE ISO certification

মডেল নম্বার:

এইচটিএল 18 জেডি -1050/1250/1550/1850/2050

এখন চ্যাট করুন

একটি উদ্ধৃতি অনুরোধ করুন

পণ্যের বিবরণ

মূল শব্দ:

টার্নিং সেন্টার

প্রধান মোটর শক্তি:

15/18.5kW

ভোল্টেজ:

220V/380V415V 50/60Hz

গাইড রেল ফর্ম:

তাইওয়ান গাইড রেল

পাওয়ার রিকোয়ারমেন্ট:

220V, 3 ফেজ

সরঞ্জাম সংখ্যা:

12,000

টুল নম্বর:

8 স্টেশন জলবাহী বুরুজ

ওয়ারেন্টি পরিষেবার পরে:

ভিডিও প্রযুক্তিগত সহায়তা, অনলাইন সমর্থন

স্পিন্ডল বোর ব্যাস:

Φ100 /Φ130

বিছানার উপরে ম্যাক্সসুইং:

Φ700 মিমি

মেশিনের মাত্রা:

1800 মিমি x 1200 মিমি x 1500 মিমি

মেশিনিং ক্ষমতা:

ভারী দায়িত্ব

মডেল:

XYZ-100

অক্ষের সংখ্যা:

বিপণনের ধরণ:

নতুন পণ্য

বিশেষভাবে তুলে ধরা:

730mm সর্বোচ্চ সুইং ব্যাসার্ধ সিএনসি টার্নিং সেন্টার

520mm সর্বোচ্চ মেশিনিং ব্যাসার্ধ সিএনসি টার্ন

1050-2050 মিমি সর্বোচ্চ মেশিনিং দৈর্ঘ্য বড় আকারের সিএনসি টার্ন

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

প্যাকেজিং বিবরণ

কাঠের কেস, টিনের ট্রাঙ্ক, অন্যান্য সমুদ্র উপযোগী প্যাকিং

ডেলিভারি সময়

45-60 দিন

পরিশোধের শর্ত

টি/টি, এল/সি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা

45-60 দিন

সংশ্লিষ্ট পণ্য

ভিডিও

ST32 CNC টার্নিং সেন্টার ১৫ ১৮.৫ কিলোওয়াট স্পিন্ডেল পাওয়ার সহ ৮ টুল পোস্ট স্টেশন

এখন চ্যাট করুন

ভিডিও

উচ্চ নির্ভুল সিএনসি টার্নিং সেন্টার ১৪০মিমি এক্স অক্ষের ভ্রমণ সহ, গতি: ৫০-৩০০০r/মিনিট, ৩ অক্ষ

এখন চ্যাট করুন

ভিডিও

ঢালু বেড CNC অনুভূমিক লেদ 6000r/মিনিট X অক্ষ Z অক্ষ 8 6 4 টুল পোস্ট স্টেশন

এখন চ্যাট করুন

ভিডিও

XT05-360 উচ্চ-নির্ভুল CNC লেদ মেশিন, ৪৫° আনত স্যাডেল এবং ভারী শিল্প ব্যবহারের জন্য ৮/১২ টি টুলের অবস্থান সহ

এখন চ্যাট করুন

আমাদের সাথে যোগাযোগ

86--15221502418

bear02@shanjmc.com

এখন চ্যাট করুন

পণ্যের বিবরণ

HTL-সিরিজ উচ্চ-নির্ভুলতা সম্পন্ন বৃহৎ আকারের CNC টার্নিং সেন্টার

ShangJie PM-এর HTL সিরিজটি দীর্ঘ-শ্যাফ্ট এবং বর্ধিত অংশের টার্নিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। একটি ভারী-শুল্কের ঢালু-বেড ডিজাইন এবং শক্তিশালী স্পিন্ডেল সিস্টেমের বৈশিষ্ট্যযুক্ত, এই CNC লেদগুলি উচ্চ-গতির, দীর্ঘ-চক্রের সময় ব্যতিক্রমী দৃঢ়তা, নির্ভুলতা এবং মসৃণ চিপ অপসারণের প্রস্তাব দেয়।

প্রধান বৈশিষ্ট্য

দীর্ঘ-শ্যাফ্ট টার্নিংয়ের জন্য বর্ধিত-বেড CNC লেদ
নির্ভুল স্পিন্ডেল নিয়ন্ত্রণ সহ ভারী-শুল্ক কাঠামো
গভীর-গর্ত এবং দীর্ঘ উপাদান মেশিনিংয়ের জন্য নির্ভরযোগ্য
তেলক্ষেত্র সরঞ্জাম, স্বয়ংচালিত অক্ষ এবং যান্ত্রিক ট্রান্সমিশনের জন্য আদর্শ
ঐচ্ছিকভাবে স্থির বিশ্রাম সহ প্রোগ্রামযোগ্য সার্ভো টারেট নিয়ন্ত্রণ

মেশিনের বৈশিষ্ট্য

HTL সিরিজটি একটি বৃহৎ আকারের CNC টার্নিং সেন্টার, যা বিশেষভাবে বৃহৎ এবং দীর্ঘ শ্যাফ্ট পণ্যগুলির জন্য ডিজাইন করা হয়েছে। এটি একটি অতি-প্রশস্ত ইন্টিগ্রাল বেড, একটি 45° আনত স্যাডেল এবং বৃহৎ আকারের রোলার লিনিয়ার গাইড এবং ￠50 মিমি নির্ভুলতা-গ্রেডের বল স্ক্রু বৈশিষ্ট্যযুক্ত। এটি পর্যাপ্ত মেশিনের দৃঢ়তা প্রদান করে, যা এটিকে বিভিন্ন মেশিনিং কাজগুলি পরিচালনা করতে এবং দীর্ঘ সময়ের জন্য বেডের নির্ভুলতা বজায় রাখতে সক্ষম করে।

ফাইনাইট এলিমেন্ট অ্যানালাইসিস (FEM) প্রয়োগ করে, কাস্টিংগুলিতে শক্তিশালীকরণ পাঁজরগুলির আকার এবং অবস্থানকে অপ্টিমাইজ করা হয় সেরা বেডের শক্তি অর্জনের জন্য, যা বেডের কাঠামোকে ভারী কাটার জন্য আরও উপযুক্ত করে তোলে এবং টুলের পরিষেবা জীবনকে বাড়িয়ে তোলে।

স্পেসিফিকেশন

মেশিনের প্রকার	HTL18ZY-1050	HTL18ZY-1250	HTL18ZY-1550	HTL18ZY-1850	HTL18ZY-2050
সর্বোচ্চ সুইং ব্যাস	730 মিমি	730 মিমি	730 মিমি	730 মিমি	730 মিমি
সর্বোচ্চ মেশিনিং ব্যাস	520 মিমি	520 মিমি	520 মিমি	520 মিমি	520 মিমি
সর্বোচ্চ মেশিনিং দৈর্ঘ্য	1050 মিমি	1250 মিমি	1550 মিমি	1850 মিমি	2050 মিমি
স্পিন্ডেল নাক	A2-8	A2-8	A2-8	A2-8	A2-8
স্পিন্ডেল মোটর পাওয়ার	11/15 কিলোওয়াট	11/15 কিলোওয়াট	11/15 কিলোওয়াট	11/15 কিলোওয়াট	11/15 কিলোওয়াট
স্পিন্ডেল বোর	91 মিমি	91 মিমি	91 মিমি	91 মিমি	91 মিমি
সর্বোচ্চ স্পিন্ডেল গতি	6000r/min	6000r/min	6000r/min	6000r/min	6000r/min
ZY-অক্ষের ভ্রমণের ইন্টারপোলেশন	±90 মিমি	±90 মিমি	±90 মিমি	±90 মিমি	±90 মিমি
X অক্ষ	330 মিমি	330 মিমি	330 মিমি	330 মিমি	330 মিমি
Z অক্ষ	1190 মিমি	1390 মিমি	1690 মিমি	1990 মিমি	2190 মিমি
X অক্ষ দ্রুত ফিড গতি	30 মি/মিনিট	30 মি/মিনিট	30 মি/মিনিট	30 মি/মিনিট	30 মি/মিনিট
Z অক্ষ দ্রুত ফিড গতি	30 মি/মিনিট	30 মি/মিনিট	30 মি/মিনিট	30 মি/মিনিট	30 মি/মিনিট
X অক্ষ মোটর এর সর্বোচ্চ টর্ক	45N.m	45N.m	45N.m	45N.m	45N.m
Z অক্ষ মোটর এর সর্বোচ্চ টর্ক	55.8N.m	55.8N.m	55.8N.m	55.8N.m	55.8N.m
Y অক্ষ মোটর এর সর্বোচ্চ টর্ক	45N.m	45N.m	45N.m	45N.m	45N.m
চক সাইজ	10/12"	10/12"	10/12"	10/12"	10/12"
সার্ভো টুল টারেট	12/16	12/16	12/16	12/16	12/16
OD টুলের আকার	25x25mm	25x25mm	25x25mm	25x25mm	25x25mm
বোরিং টুলের ব্যাস	￠50 মিমি	￠50 মিমি	￠50 মিমি	￠50 মিমি	￠50 মিমি
টেইলস্টক ভ্রমণ	MT-6# 500mm	MT-6# 600mm	MT-6# 600mm	MT-6# 600mm	MT-6# 600mm
মেশিনের আকার (L x W x H)	3200x1470x1850mm	3400x1470x1850mm	3750x1470x1850mm	4150x1470x1850mm	4350x1470x1850mm
স্ট্যান্ডার্ড ওজন	7500KG	7800KG	8100KG	8400KG	8700KG

সম্প্রসারণযোগ্য ফাংশন

সাইড-মাউন্টেড Y-অক্ষ বা ব্রিজ-টাইপ Y-অক্ষ

বৃহৎ আকারের সার্ভো টুল টারেট

HTL সিরিজ শক্তিশালী কাটার জন্য একটি বৃহৎ সার্ভো টুল টারেট দিয়ে সজ্জিত।

সম্পূর্ণ সুরক্ষা শীট মেটাল

সম্পূর্ণ আবদ্ধ স্টেইনলেস স্টিলের অভ্যন্তরীণ সুরক্ষা শীট মেটাল যুক্তিসঙ্গতভাবে স্থাপন করা হয়েছে এবং এটি উচ্চ-শ্রেণীর এবং মার্জিত দেখায়।

প্রোগ্রামযোগ্য টেইলস্টক

HTL সিরিজে উচ্চ লোড ক্ষমতা, সুনির্দিষ্ট পজিশনিং, চমৎকার স্থিতিশীলতা এবং সুবিধাজনক অপারেশন সহ স্পিন্ডেল-টাইপ হাইড্রোলিক প্রোগ্রামযোগ্য টেইলস্টক রয়েছে, যা বৃহৎ ওয়ার্কপিস মেশিনিংয়ের জন্য আদর্শ।

উচ্চ-নির্ভুলতা সম্পন্ন স্ব-কেন্দ্রিক হাইড্রোলিক সেন্টার রেস্ট

কনফিগারযোগ্য উচ্চ-নির্ভুলতা সম্পন্ন স্ব-কেন্দ্রিক হাইড্রোলিক সেন্টার রেস্ট, দীর্ঘ শ্যাফ্ট প্রক্রিয়াকরণের স্থিতিশীলতা উন্নত করে।

সাধারণ জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: প্রস্তুতকারক নাকি ট্রেডিং কোম্পানি? কোম্পানিটি কোথায় অবস্থিত?

উত্তর: আমরা CNC লেদ-এর একজন পেশাদার প্রস্তুতকারক, যা শিয়ান সিটি, হুবেই প্রদেশে অবস্থিত।

প্রশ্ন: আপনি কত দিন ধরে এই বাজারে জড়িত আছেন?

উত্তর: আমরা 10 বছর ধরে অটো পার্টস শিল্পে নিযুক্ত আছি।

প্রশ্ন: আপনি কি একটি পণ্যের ক্যাটালগ সরবরাহ করতে পারেন?

উত্তর: আমাদের ব্যবসা ব্যবস্থাপকের সাথে যোগাযোগ করুন, আমরা আপনার প্রয়োজনীয় পণ্যের ক্যাটালগ আপনার মেইলবক্সে পাঠাব।

প্রশ্ন: পেমেন্টের শর্তাবলী সম্পর্কে।

উত্তর: আপনি যখন উদ্ধৃতি দেবেন, তখন আমরা আপনার সাথে ট্রেডিং পদ্ধতি (FOB, CIF, CNF, ইত্যাদি) নিশ্চিত করব। ব্যাপক উৎপাদনের জন্য আমরা সাধারণত বিল অফ ল্যাডিং-এর উপর ব্যালেন্সের সাথে 30% অগ্রিম পেমেন্ট চাই। পেমেন্ট পদ্ধতি প্রধানত T/T, যদিও L/C ও গ্রহণযোগ্য।

প্রশ্ন: পণ্যের বিক্রয়োত্তর পরিষেবা সুযোগ এবং পরিষেবা সময়কাল?

উত্তর: আমরা এক বছরের ওয়ারেন্টি এবং 24-ঘণ্টা লাইফটাইম প্রযুক্তিগত সহায়তা প্রদান করি।
